蓝光三维扫描仪

蓝光三维扫描仪

产品型号:WH-4030.

在线咨询
蓝光三维扫描仪
详细内容

●仪器用途:

双目藍光扫描儀是一种用于侦查并分析某立体结构的形状、构造等的科学检测仪器。其检测所得的数据可用于该物体的三维重建,主要采用的是结合光技术、相位测量技术和计算机视觉技术。具有精度高、寿命长、速度快、性能好等优点。主要適用於電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。


●仪器特点:

1. 扫描速度快:3-5秒可得到数百万数据点,效率极高

2. 立体面连续扫描:每次扫描工件的一个立体三维特征面,经多次多角度连续扫描,数据自动拼接后获得整个物体表面的三维数据,测量点分布密度极高而且非常规则(呈矩阵排列)、纹理清晰

3. 精度高:利用特有的测量技术,单幅扫描精度可达0.01~0.03mm

4. 标志点全自动拼接:扫描过程实时显示全自动拼接,扫描时物体可任意翻转和挪动。通过对标志点的拼接加以形成物体三维测量测量数据,从而实现物体全方位扫描。减少了测量的死角与扫描盲区

5. 对环境要求宽泛:正常环境光对扫描系统没有较大影响,在正常办公环境光线下都能获得高质量的三维数据

6. 系统高度自动化、智能化:系统高度集成,功能强大,例如:系统根据自动检测环境光强弱明暗自行调整扫描增益;只要扫描工件挪动,系统会自动进入下一步扫描等

7. 便携式设计:整个系统部件易拆易装,方便带至测量现场。手持式点阵扫描更为轻便,无需外接电源,普通公文包    即可装下

8.测量输出数据接口广泛:测量所得的点云数据为ASC、STL、PLY等,可直接与Surfacer(image ware)、UG、CATIA、Geomagic、Pro/E、Master CAM、3DMAX等三维软件进行数据交互

●规格参数

蓝光三维扫描仪
Bluray 3D Scanner
单幅扫描范围
SCAN RANGE
400*300 300*200 150*100
测量精度
MEASURING ACCURACY
0.3~0.0015 0.005~0.01 0.005~0.01
扫描物体尺寸
SCANNING OBJECT SIZE
1000~5000mm 300~1000mm 500~300mm
扫描方式
OPERATION
NON CONTACT PHOTO蓝光拍照式非接触
操作方式
OPERATION
ONE KEY QUICK SCANNING一键扫描
机构材质
BODY MATERIAL
AVIATION ALUMINUM 航空铝材
扫描时间
SCANNING TIME
<5S
光学尺
LINEAR SCALES
EUROPE IMPORTED LINEAR DLP SCALES
欧美进口DLP光学尺
影像系统
IMAGING SYSTEM
  EUROPE HIGH RESOLUTION COLOR SYSTEM
  欧美制超高解析彩色系统
光源
LIGHT SOURCE
HIGH BRIGHTNESS 高亮度 LED
光学镜头
OPTICAL LENS
CHANGE LENS 工业镜头
操作系统
OPERATION SYSTEM
Windows98/NT/2000/Vista/Win7
量测软件
SOFTWARE
V4.3 MEASURING SOFTWARE
 V4.3  影像测量软件
计算机硬件
HARDWARE
PC + LCD Color Monitor
外观尺寸(W*D*H)
APPEARANCE
500*400*1000 400*300*800 300*300*700
机器重量(kgs)
MACHINE WEIGHT
25 20 15
电源
POWER
AC110V ~ AC220V 单相 50/60Hz





●典型应用案例:
undefined



                       汽车整车扫描效果图


undefined

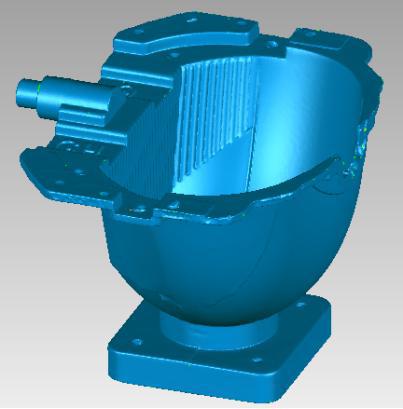

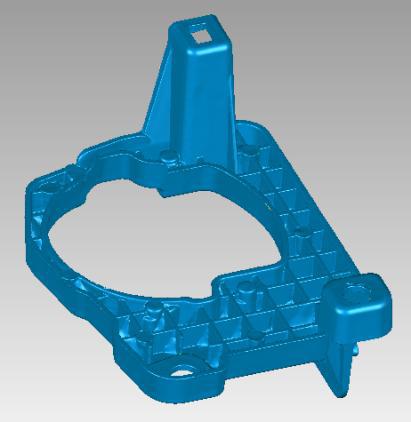

                                  塑胶件扫描效果图



undefined

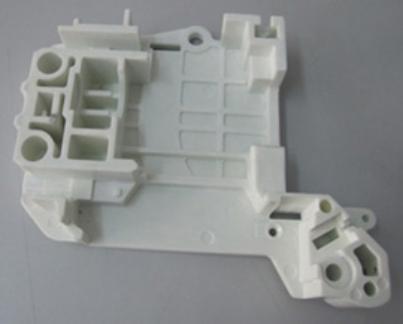

                                       塑胶件图

undefined

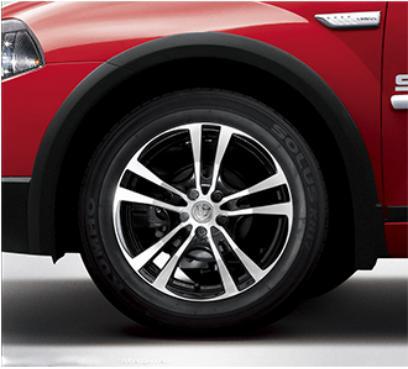

                             汽车配件扫描效果图


undefined



                                 汽车配件扫描效果图




undefined
